ITF

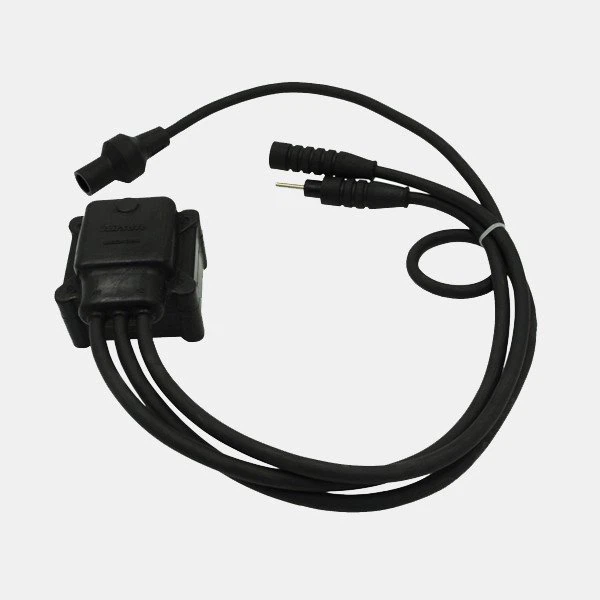

Izolacijski transformator zračne luke

Usklađenost

Usklađenost sa standardima

CAAC: MH/T 6008

ICAO: DOC 9157, dio 5, stavak 3.2

IEC: TS 61823

FAA: AC 150/5345-47

Primjena/uporaba

Izolacijski transformator zračne luke naširoko se koristi na pisti, rulnoj stazi ili stajanci 2 zračne luke.8-6.6A ulazni krug konstantne struje

Značajke

Sve serije specifikacija, struktura, električna i druga svojstva izolacijskih transformatora u zračnoj luci ispunjavaju zahtjeve FAA, ICAO i IEC;

Koristite međunarodne standardne utikače i utičnice kako biste zadovoljili zahtjeve za spajanje FAA standardnih žarulja;

Izrađen od posebnih gumenih i plastičnih materijala, super učinak protiv starenja, otpornost na koroziju, otpornost na kerozin, otpornost na ureu, kako bi se osigurala dugoročna stabilnost visoke izolacije i pouzdanosti;

Koristite integralni proces ubrizgavanja kako biste osigurali da su spojni dijelovi konektora čvrsto povezani s tijelom;

Unutarnji okvir je dizajniran da osigura da su primarna i sekundarna zavojnica potpuno izolirane;

Upotreba visokokvalitetnog silikonskog čeličnog lima uvelike jamči električnu izvedbu proizvoda.

Otpor visokog napona od 15KV, otpor vruće izolacije veći od 7500 MEG, struja curenja manja od 2 A;

Otpor uzemljenja je manji od 4 Ω. Uzemljenje je pouzdano i

visok stupanj sigurnosti;

Radna temperatura je -55 stupnjeva do plus 65 stupnjeva, stabilan rad;

Korisnici mogu odabrati vrstu s uzemljenjem ili bez uzemljenja;

Posebna zaštita za utičnicu/utikač kako bi se osiguralo da utikač i utičnica budu bez vlage i prašine.

Struktura

1. Ground NutM5 (vrsta uzemljenja)

2. Tijelo izolacijskog transformatora

3. Primarni kabel utikača/utičnice

4. Stil 2 Primarni utikač

5. Stil 9 Primarna utičnica

6. Kabel sekundarne utičnice

7. Stil 8 Sekundarna utičnica

Naručivanje

Informacije o naručivanju

QQ20211105110208

Montaža

QQ20211105110400

Detaljne informacije o instalaciji potražite u uputama za proizvod

Dijagram ožičenja

CCR: Regulator stalne struje

L: Rasvjetna tijela

ST:Razvojna transformacija serijske veze

Pribor

Molimo pogledajte donji obrazac za utikače i pakete koji odgovaraju izolacijskom transformatoru.

Tip	Narudžba br.	Opaske
Sekundarni Calbe utikač (A4)	971733	Stil 4 kombinirani komplet, Preporuka za korištenje *
Primarni kabelski utikač i komplet utikača (A3 A10)	971730	Style 3 Sytle 10 kombinirani komplet, preporučuje se za upotrebu *
Sekundarni Calbe utikač (A6)	70603	Stil 6
Sekundarni Calbe utikač (A2)	70206	Stil 2
Sekundarni Calbe utikač (A9)	70906	Stil 9
ITF pribor za termoplastiku	970001	Sadrži konektor stil 2 stil 9 stil 6 i pribor za ugradnju

Tehnički podaci

Određeni broj FAA	Vrsta (W)	Struja glavnog kruga	Faktor snage	Vlast	otpornost na pritisak- -ancija (V)	Struja punog opterećenja sekundarnog kruga (A)	Napon otvorenog kruga sekundarnog kruga (V)
L-830/8 31- 16	10/15	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>
L-830/8 31- 17	20/15	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>
L-830/8 31- 1	30/15	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>
N/A	50	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>
L-830/8 31- 3	65	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>
L-830/8 31- 4	100	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>
L-830/8 31- 18	150	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>
L-830/8 31- 6	200	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>
L-830/8 31- 10	300	6.6 A	Veće ili jednako 0. 9 5	Veći ili jednak 70	5000	6.53 - 6.67	<>

Podaci o pakiranju

Tip	B (mm)	L (mm)	H (mm)
15W	110	101.2	76
25W	110	101.2	85
45W	126.5	121	90. 7
50W	126.5	121	90. 7
65W	126.5	121	102.7
100W	134	130	100.7
150W	141.5	139	110.7
200W	157.5	158.2	111
300W	157.5	158.2	131
